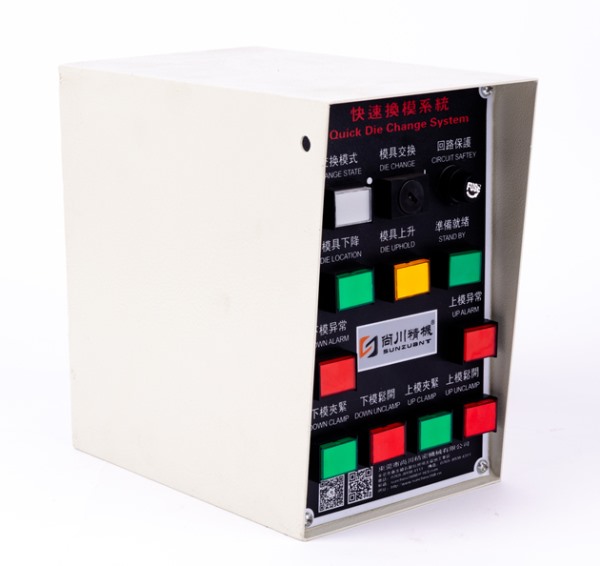

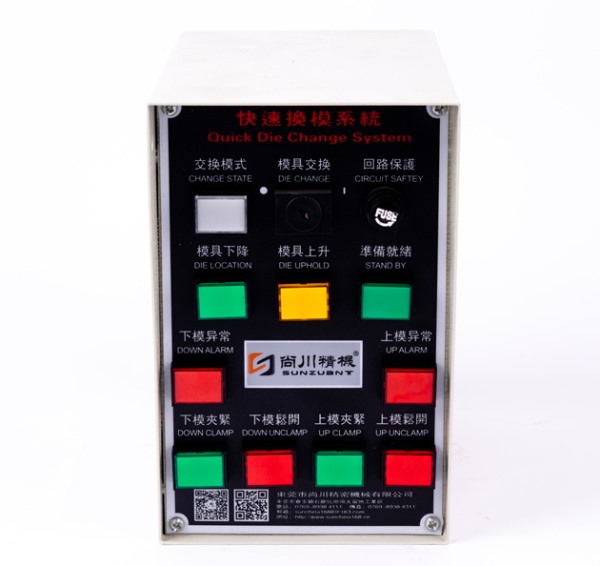

电控箱是包含一个或多个低压开关设备以及与之相关的控制、测量、信号、保护、调节等设备。

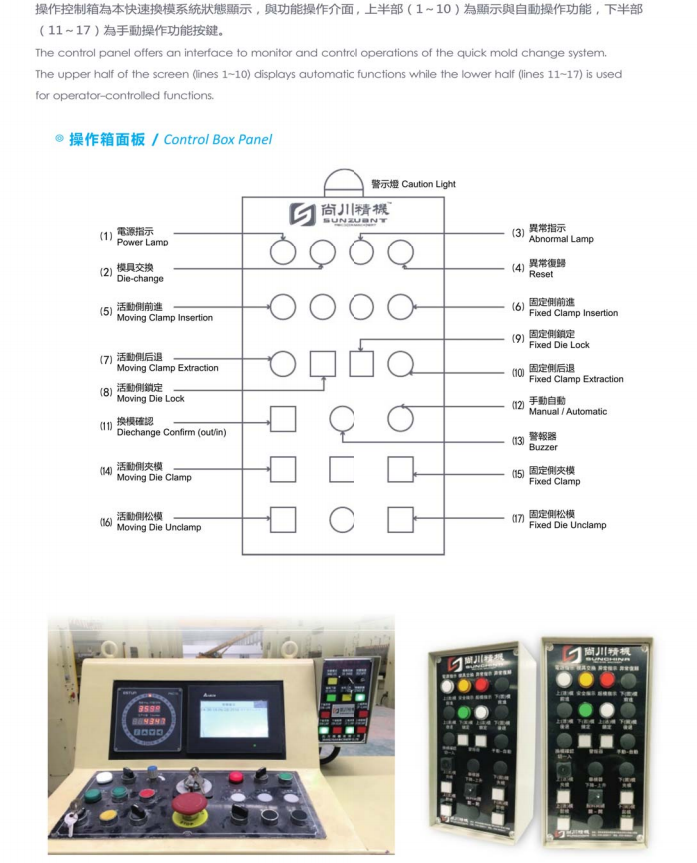

电控箱为本快速换模系统状态显示， 与功能操作介面，上半部（1-10）为显示与自动操作功能，下半部（11-17）为手动操作功能按键。

电控操作箱操控功能：

       1、具有误操作停机保护功能。

       2、具有单侧换模二道操作防呆功能。

   3、装有钥匙开关，避免人为误操作。

      4、松模时可依机台提供之:手动模式、射座后退、托模后退、关模完成(注)等动作信号作为松模条件，避免误操作造成损伤。

      5、换模或异常发生时，输出信号通知机台禁止开关模。

      6、不使用时可与机台脱离，避免夹具空夹确保夹具寿命。

      7、与机台连线採用无电压接点。

（注）：订购时须告知机台可提供之信号接点。
