快速换模系统组成元件详细介绍

     快速换模系统由夹模器、举模器、移模臂、气动泵组合与电控操作箱组合而成。广泛应用于冲床、注塑机、压铸机和油压机。

     快速换模系统能够显著的缩短冲床模具的安装、设定时间，同时极大的降低了劳力成本，增加了冲压操作的安全，改善了工作环境，真正实现了快速产销的目的。

       1、夹模器 (分为上、下夹模器)

       功用：冲床模具之夹持。

夹模器有以下六种：

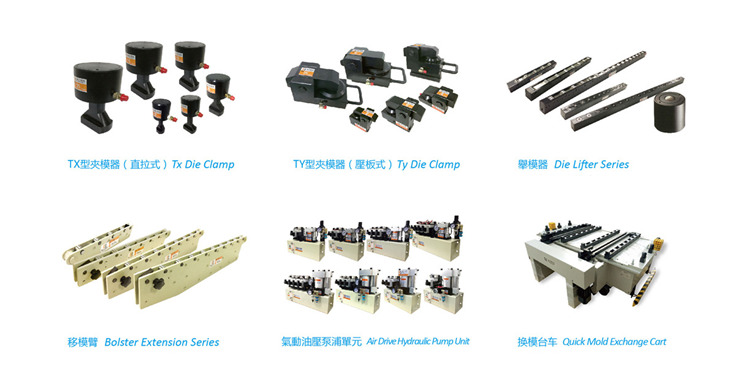

1）TX型夹模器

       此型夹模器具节省空间的好处，但模缘须有U 沟供其夹持，其底部被制成适合在台盘T槽滑动。

2）TY型夹模器

此型夹模器以杠杆原理作用，夹持模缘并不须U沟，因此有更宽广的适用范围。

3）TAX自走式夹模器

此型夹模器功能为：加紧模具，特色：利用气压机构作动，使夹模器独立进行夹持，适合大型油压机上模适用。

4）TP伸缩弧形夹模器

TP伸缩弧形夹模器用于支撑及侧边加紧模具；加紧面为卧式。具有可移动楔形圆弧结构和往来弯曲路径的特点。气夹紧力不受温度变化的干扰。可适用于热成型等字密集型负载场合。产品型号范围广，处理可过630KN。

5）TR-旋转式夹模器

TR-旋转式夹模器功能为：加紧模具。特色：利用气压作动是夹模器旋转90度以油压进行加模动作。

6）CE/CF摇摆夹模器

 此夹模器功能为：加紧模具。特色：油压驱动使夹模器摆开换上模具后，即摆入进行加模动作。

        2、举模器

        功用：使精密冲床模具脱离台盘面，易于换模。

        3、移模臂

        功用：方便换模，使精密冲床模具更容易移到固定位置 。

        4、气动泵组合

        在快速换模系统中，气动油压泵浦扮演着非常重要角色，除了供应油压外，当断电、空气压力消失时，气动油压泵浦内的气控阀因具逆止功能，可使精密冲床快速换模系统内的压力保持而不下降，因此气动油压泵浦与气控阀是快速换模系统内重要的零组件。

       功用：各元件作动之动力来源，原理是以气动方式作动，出力为油压作动。回路控制系统具逆止功能，当空气压力消失时油压压力可保持。

       5、电控操作箱

       功用：主导各元件之控制 ，具有与精密冲床机台连线控制开关。

       东莞市尚川精密机械有限公司是一家专业制造和销售冲床、注塑机、压铸机、油压机等全自动换模设备厂家，产品包括：全自动换模台车、气动泵浦组合、夹模器、举模器、移模臂、电气控制系统、超负荷保护系统以及滑块锁固系统等。普遍运用于各种冲床、射出机、压铸机等行业。
       如果您有快速换模的需求欢迎和我们联系，我们会依照您工厂的模具尺寸、冲床的规格以及考虑工厂的布局和将来的生产计划，为您量身定制快速换模方案。
